PERALATAN WORKSHOP SOLDER TIMAH PATRI AVOMETER

Beperapa peralatan yang perlu dimiliki oleh setiap amatir radio setidaktidaknya adalah SOLDER beserta timah patri, sedotan timah dan AVOMETER, disamping tang dan obeng.Peralatan dasar ini mutlak harus dimiliki oleh rekenrekan amatir radio yang senang menikmati keindahan seni merakit peralatan radio elektronika.

SOLDER

Di pasaran dapat dijumpai berbagai macam bentuk solder, ada yang berbentuk pensil dan ada yang berbentuk pistol

           Biasanya solder pistol mempunyai dua macam voltage, pada posisi standby biasanya voltage kecil dan bila ditekan voltage menjadi maksimum. Solder bentuk pensil kebanyakan digunakan untuk pekerjaan yang kontinue sedang solder pistol biasanya digunakan untuk pekerjaan yang tidak kontinue. Solder dengan berukuran 30 Watt biasanya sudah cukup baik digunakan untuk patri komponen elektronik.

          Solder mempunyai berbagai bentuk ujung, ada yang kecil runcing, pipih lurus, pipih bengkok dan sebagainya. Ujung solder biasanya dilapisi dengan lapisan anti size (anti menempel) dimaksudkan agar timah patri mau melekat di barang yang dipatri dan tidak nempel ikut dengan ujung solder. Jadi kalau ujung solder kotor, pembersihan dilakukan dengan menghapus dengan spons basah dan tidak boleh sekalikali diampelas atau dikikir.

          Beberap komponen elektronik seperti jenis MOS sangat peka terhadap elektrostatik, ia mudah rusak karena listrik. Ujungnya solder yang runcing itu merupakan tempat berkumpulnya muatan listrik. Untuk keperluan pematrian komponen jenis MOS, maka ujung solder harus diground. Penggarapan komponen jenis MOS ini umumnya digunakan solder battery dan tidak menggunakan listrik PLN, sebagai baterry biasanya digunakan NiCd.

TIMAH PATRI

          Ada berbagai jenis timah patri terjual di tokotoko elektronik, biasanya timah patri untuk keperluan pematrian komponen elektronik berbentuk seperti kawat. Bahan patri yang baik digunakan untuk komponen elektronik adalah jenis alloy yang terdiri atas bahan perak dan timah. Bahan alloy itu berbentuk buluh panjang yang berisi bahan organik berupa pasta yang disebut rosin.

          Alloy yang terdiri atas campuran 60 % perak dan 40% timah akan meleleh pada suhu 190o C, sedangkan alloy eutetic yang terdiri atas 63% perak dan 37% timah mempunyai titik leleh sekitar 180o C. Kedua jenis digunakan untuk patri komponen elektronik.

         Timah patri 50/50 mempunyai titik leleh 213o C dan timah patri 40/60 mempunyai titk leleh 235o C, kedua jenis timah patri ini jarang digunakan untuk komponen elektronik dan jenis ini digunakan untuk mematri barangbarang yang tahan panas misalnya sambungan kawat ground dan sebagaiya.
Untuk keperluan seharihari digunakan timah patri rosin 60/40 berbentuk kawat dengan diameter 1 MM atau 0.85 MM.

        Selain timah patri, dalam pekerjaan patri mematri sering diperlukan pasta patri, digunakan untuk memudahkan patri menempel misalnya pada pematrian kawat atau terminal. Olesan pasta juga berfungsi untuk mencegah oksidasi pada waktu barang yang dipatri itu dipanasi.


CARA MEMATRI

          Sewaktu akan digunakan, solder ditunggu hingga panasnya mencukupi dan ujung solder dibersihkan dahulu dengan spons. Untuk solder yang baru, ujung solder dilapisi terlebih dahulu dengan timah patri sehingga tipis dan merata.

          Bahan yang akan disolder harus bersih, bebas dari lemak, karat atau kotoran lainya. Komponen terletak erat pada PCB dan PCB harus erat pula sehingga tidak goyang sewaktu dipatri.


         Tempat yang akan disolder dipanasi terlebih dahulu dengan ujung soler sehingga cukup panas kemudian dengan ujung solder tetap menempel pada barang yang dipatri, tempelkan timah patri sehingga meleleh dengan jumlah secukupnya, ditunggu sebentar sehingga patri terlihat mengepyar, akhirnya timah patri ditarik dan kemudian solder ditarik pula. Ditunggu beberapa saat sampai timah mengeras dan tidak boleh goyang.


         Disini sering terjadi kesalahan ialah timah patri ditempel dahulu di ujung solder, baru dibawa ke tempat yang akan dipatri. Prosedur ini sama sekali tidak dianjurkan, karena kedua barang yang akan dipatri harus samasama dalam keadaan panas, baru patri dilelehkan di atasnya.


        Untuk pematrian komponen semiconductor, diusahakan proses pemanasan sesingkat mungkin, ialah dengan menunggu terlebih dahulu solder mencapai panas yang cukup tinggi sebelum ditempelkan. Bila perlu body komponen dibungkus dengan kain basah sehingga panas dari kaki komponen tidak menjalar kebody komponen.


          Setelah pematrian selesai semua, muka PCB bekas patrian dibersihkan dengan thinner untuk menghilangkan sisasisa pasta yang masih menempel di PCB.

          Pekerjaan pematrian kelihatannya memang mudah, akan tetapi agar hasilnya baik memerlukan latihan yang benar dan cukup banyak. Karena patri komponen elektronik kecuali harus menempel erat, komponenkomponen harus terhubung secara elektris dengan baik.


PENYEDOT TIMAH


Dalam kegiatan patri mematri sering diperlukan penyedot timah untuk misalnya pencabutan komponen yang harus diganti.



Kecuali dengan sedotan timah, menghilangkan patrian dapat dilakukan dengan dengan cara kapiler misalnya dengan kawat kasa halus atau dengan ujung kawat serabut.


AVOMETER


          Alat lain yang harus tersedia pada meja kerja adalah AVOMETER atau sering disebut pula multimeter. Fungsi utamanya adalah untuk mengukur Ampere, Voltage dan OHM (resistansi).


         Sebagai penunjuk besaran, avometer ada yang menggunakan jarum dan ada yang menggunakan display angka. Alat ini dilengkapi dengan dua kabel penyidik yang berwarnamasing - masing merah dan hitam. Untuk dapat bekerja, avometer memerlukan sumber listrik berupa battery. Dalam penyimpanan yang cukup lama, battery ini harus dilepaskan. Umumya pada avometer terdapat tombol- tombol sebagai berikut ini.


Saklar Jangkah
Saklar jangkah digunakan untuk memilih jenis besaran yang diukur dan jangkah pengukuran.


Sekerup Kontrol NOL
Sebelum pengukuran, jarum harus menunjukkan tepat angka NOL, bila tidak sekerup kontrol NOL diatur ulang.


Tombol NOL
Setiap pengukuran resistansi, tombol NOL diatur sehingga jarum menjukkan tepat pada angka NOL.



Kabel Penyidik


Kabel MERAH dipasang pada lubang PLUS dan kabel hitam dipasang pada lubang MINUS atau COMMON.


           Pada penggunaan alat ini perlu selalu diperhatikan pemilihan jangkah yang tepat. Kesalahan pemilihan jagkah dapat mengakibatkan kerusakan avometer misalnya pengukuran voltage dengan jangkah pada OHM, maka akibatnya akan fatal. Bila besaran yang diukur tidak dapat diperkirakan sebelumnya, harus dibiasakan memilih jangkah tertinggi. Setiap selesai pengukuran, dibiasakan meletakkan jangkah pada posisi OFF atau

VDC angka tertinggi.


MENGUKUR RESISTANSI


          Pilih jangkah pada OHM, kemudian ujung kabel pnyidik merah dan hitam disentuhkan dan lakukan zero seting dengan memutar tombol nol.



MENGUKUR TEGANGAN DC


         Perkirakan tegangan yang akan diukur, letakkan jangkah pada skala yang lebih tinggi. penyidik merah pada positif dan hitam pada negative.



MENGUKUR DAYA


Daya dihitung dari hasil pengukuran arus dan tegangan.


MENGUKUR TEGANGAN AC


         Seperti halnya pada pengukuran VDC, perkirakan tegangan yang akan diukur, letakkan jangkah pada skala yang lebih tinggi. Pada umumnya avometer hanya dapat mengukur arus berbentuk sinus dengan frekuensi antara 30 Hz30
KHz. Hasil pengukuran adalah tegangan efektif (Veff).

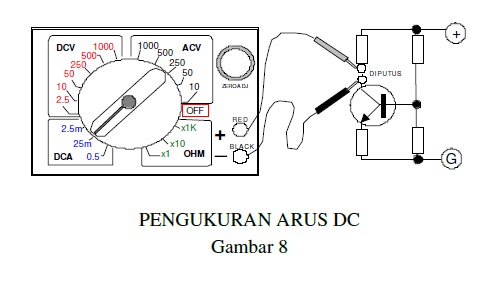

MENGUKUR ARUS (SEARAH)


         Rangkaian yang akan diukur diputuskan pada salah satu titik, dan melalui kedua titik yang terputus tadi arus dilewatkan melalui avometer, sebelumnya muatan semua elco didischarge.

MENGUJI KONDENSATOR


          Sebelumnya muatan kondensator didischarge. Dengan jangkah pada OHM, tempelkan penyidik merah pada kutub POS dan hitam pada MIN. Bila jarum menyimpang ke KANAN dan kemudian secara berangsurangsur kembali ke KIRI, berarti kondensator baik. Bila jarum tidak bergerak, kondensator putus dan bila jarum mentok ke kanan dan tidak balik, kemungkinan kondensator bocor



          Untuk menguji elco 10 F jangkah pada x10 k atau 1 k , untuk kapasitas sampai 100 F jangkah pada x100 , di atas 1000 F, jangkah x1 dan menguji kondensator non elektrolit jangkah pada x10 k


MENGUJI HUBUNGAN PADA CIRCUIT


          Suatu circuit atau bisa juga kumparan trafo diperiksa resistansinya, dan koneksi baik bila resistansinya menunjukkan angka NOL.


MENGUJI DIODA.


              Dengan jangkah OHM x1 k atau x100 penyidik merah ditempel pada katoda (ada tanda gelang) dan hitam pada anoda, jarum harus ke kanan. Panyidik dibalik ialah merah ke anoda dan hitam ke katoda, jarum harus tidak bergerak. Bila tidak demikian berarti kemungkinan diode rusak.


              Cara demikian juga dapat digunakan untuk mengetahui mana anoda dan mana katoda dari suatu diode yang gelangnya terhapus.

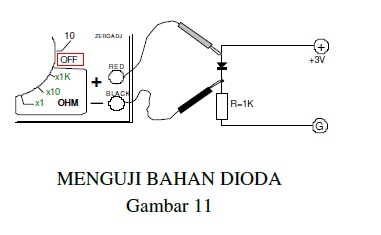

              Dengan jangkah VDC, bahan suatu dioda dapat juga diperkirakan dengan circuit pada gambar 10. Bila tegangan katodaanoda 0.2 V, maka kemungkinan dioda germanium, dan bila 0.6 V kemungkinan dioda silicon.


MENGUJI TRANSISTOR


             Transistor ekivalen dengan dua buah dioda yang digabung, sehingga prisip pengujian dioda diterapkan pada pengujian transistor. Untuk transistor jenis NPN, pengujian dengan jangkah pada x100 , penyidik hitam ditempel pada Basis dan merah pada Kolektor, jarum harus meyimpang ke kanan. Bila penyidik merah dipindah ke Emitor, jarum harus ke kanan lagi.



           Kemudian penyidik merah pada Basis dan hitam pada Kolektor, jarum harus tidak menyimpang dan bila penyidik hitam dipindah ke Emitor jarum juga harus tidak menyimpang.


           Selanjutnya dengan jangkah pada 1 k , penyidik hitam ditempel pada kolektor dan merah pada emitor, jarum harus sedikit menyimpang ke kanan dan bila dibalik jarum harus tidak menyimpang. Bila salah satu peristiwa tersebut tidak terjadi, maka kemungkinan transistor rusak.


          Untuk transitor jenis PNP, pengujian dilakukan dengan penyidik merah pada Basis dan hitam pada Kolektor, jarum harus meyimpang ke kanan. Demikian pula bila penyidik merah dipindah ke Emitor, jarum arus menyimpang ke kanan lagi. Selanjutnya analog dengan pangujian NPN.


          Kita dapat menggunakan cara tersebut untuk mengetahui mana Basis, mana Kolektor dan mana Emitor suatu transistor dan juga apakah jenis transistor PNP atau NPN. Beberapa jenis multimeter dilengkapi pula fasilitas pengukur hFE, ialah salah parameter penting suatu transistor.



        Dengan circuit seperti pada gambar 13, dapat diperkirakan bahan transistor. Pengujian cukup dilakukan antara Basis dan Emitor, bila voltage 0.2 V germanium dan bila 0.6 V maka kemungkinan silicon.
MENGUJI FET


         Penentuan jenis FET dilakukan dengan jangkah pada x100 penyidik hitam pada Source dan merah pada Gate. Bila jarum menyimpang, maka janis FET adalah kanalP dan bila tidak, FET adalah kanalN.



         Kerusakan FET dapat diamati dengan rangkaian pada gambar 14. Jangkah diletakkan pada x1k atau x10k, potensio pada minimum, resistansi harus kecil. Bila potensio diputar ke kanan, resistansi harus tak terhingga. Bila peristiwa ini tidak terjadi, maka kemungkinan FET rusak.


MENGUJI UJT


Cara kerja UJT (Uni Junktion Transistor) adalah seperti switch, UJT kalau masih bisa on off berarti masih baik.

           Jangkah pada 10 VDC dan potensio pada minimum, tegangan harus kecil. Setelah potensio diputar pelanpelan
jarum naik sampai posisi tertentu dan kalau diputar terus jarum tetap disitu. Bila jaum diputar pelanpelan
ke arah minimum lagi, pada suatu posisi tertentu tibatiba jarum bergerak ke kiri dan bila putaran potensio diteruskan sampai minimum jarum tetap disitu. Bila peristiwa tersebut terjadi, maka UJT masih baik.
Peralatan dasar lainnya yang harus ada pada meja kerja seorang amatir radio adalah, obeng kembang berbagai ukuran, obeng min, tang potong dan tang buaya.
Oleh : Sunarto YBØUSJ
